solidworks轉CAD,尺寸比例變了,怎么設置

文章出處:漢德保(HDB MOTOR)電機 人氣:11664發表時間:2020-09-03
問題現象:
SOLIDWORKS 工程圖轉 CAD 文件時,因設置不當,造成轉換后的 CAD 文件尺寸比例不為1:1,從而導致機加工時按錯誤的比例加工實物,最后導致實物與設計意圖不一致。
解決辦法:

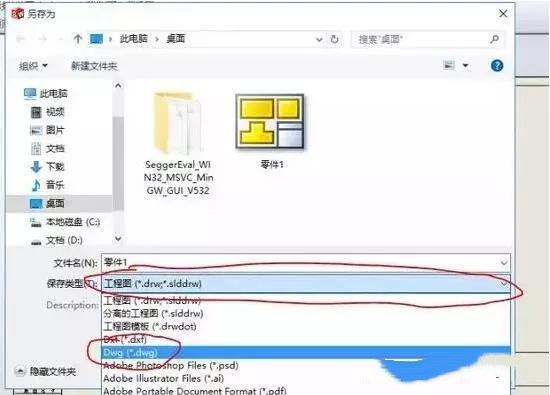

1)選擇【另存為】,然后再點選【保存類型】并選擇【Dwg】

solidworks轉CAD,尺寸比例變了,怎么設置

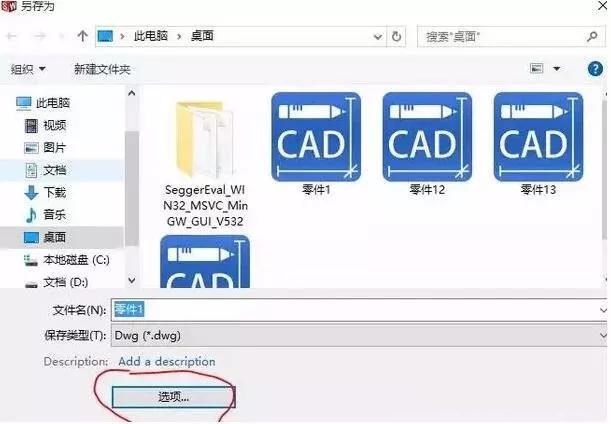

2)點選【選項】

solidworks轉CAD,尺寸比例變了,怎么設置

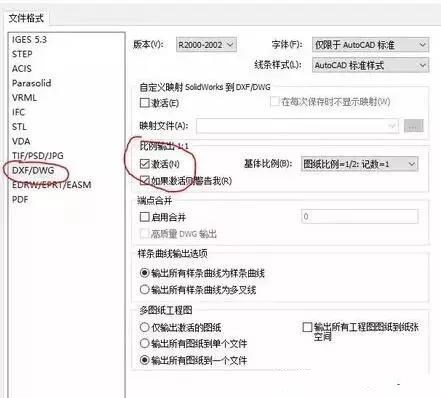

3)在【文件格式】中選擇【DXF/DWG】,并選擇【比例輸出1:1】中的【激活】選項。

solidworks轉CAD,尺寸比例變了,怎么設置

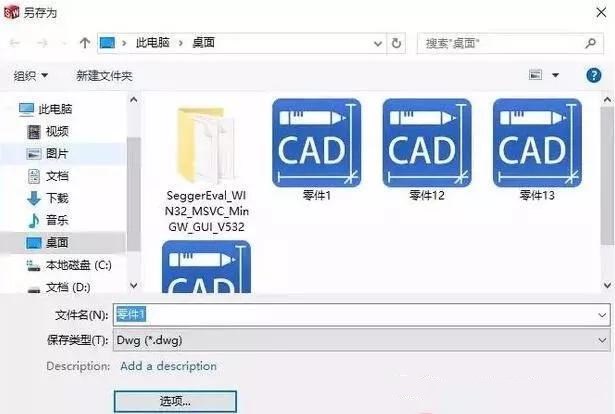

4)選擇【保存】

solidworks轉CAD,尺寸比例變了,怎么設置
