工程圖下面的比例是什么意思
問：就是右下角那些1：60或者1：75。有人說如果是1:60那么圖紙上1MM實物就是60MM，但是我圖紙上的尺寸明明跟實物是一樣的啊，那為什么還存在比例呢？
答：實際跟圖一樣就是1比1了，像建筑圖大多一比一百，就是圖一厘米等于實際一百米，要是1比1沒法畫圖，不可能弄個幾十幾百米的圖紙吧，
追答：
尺寸肯定是一樣的，是圖的大小，比如上面標注300mm，實際就是300mm，但圖上線長不是300是按比例縮小的
追問：
我還是不大明白，CAD不是無限大嗎？我們畫室內的圖紙房間也是5米長的都有，我們就畫5000MM啊，也是1比1啊，這樣看圖紙不是會輕松很多嗎？我店里的施工圖是外面裝修公司畫的，墻壁是10米長，上面標注尺寸也是10000MM，這樣看也是1比1啊，為什么他右下角要寫1:75?。?br /> 追答：
cad是無限大，打印的圖紙不是無線大啊，墻十米，標注的十米這都沒問題，但是你想想十米多長？比三層樓還高一點，有那么大的圖紙么？你能看么？圖紙上的實際線段長度是按比例縮小的
追答：
標注的尺寸是實際尺寸，但是圖案大小是按比例畫的
追答：
你把比例理解錯了，比例是圖上的線長度和實際長度的比，不是標注尺寸和長度，
追問：
哦 是這樣 謝謝你啊 我還想問一下 如果這樣 我畫圖怎么設置比例啊 比如我畫一個10000MM的墻 我在CAD里就畫10000MM 標注也是10000MM 那我比例要寫多少 怎么算??？
追答：
看你的圖一般用多多少比例，這個算是默認了，什么圖用什么比例，還有就是根據圖紙大小設置

放縮后，圖面尺寸標注的尺寸數值和大小不變，尺寸界線、尺寸線等仍按規定的大小來畫

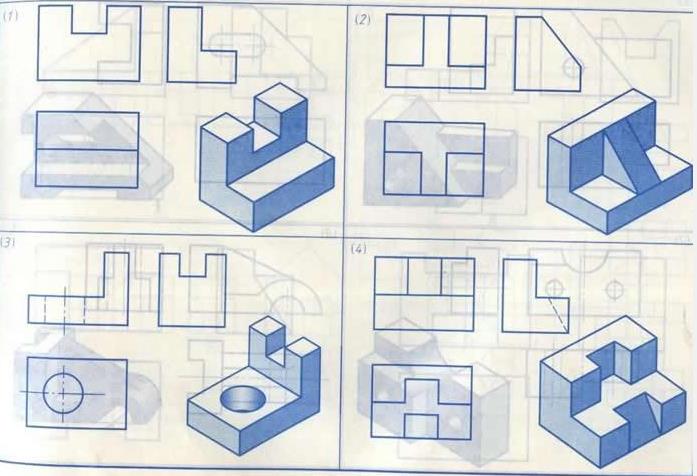

為了能從圖樣上得到實物大小的真實感，應盡量采用原值比例(1:1)，當機件過大或過小時，可選用表規定的縮小或放大比例繪制，機械制圖中的標注的尺寸是實際尺寸，不管比例怎么變都不會變。
